瀟河橋上的靈動舞者！高難度弧形橋塔再展金環技術水平
2022-10-11
來源：
類型：集團新聞
關鍵詞：真武路，瀟河大橋，金環建設，鋼結構
2022年5月，由金環建設集團參與承建的太原真武路瀟河大橋竣工。它和人民路瀟河大橋等四座跨瀟河大橋一起，作為綜改區骨架路網中的重要樞紐，對完善太原城市路網、便利太原和晉中人民交通具有重要意義。

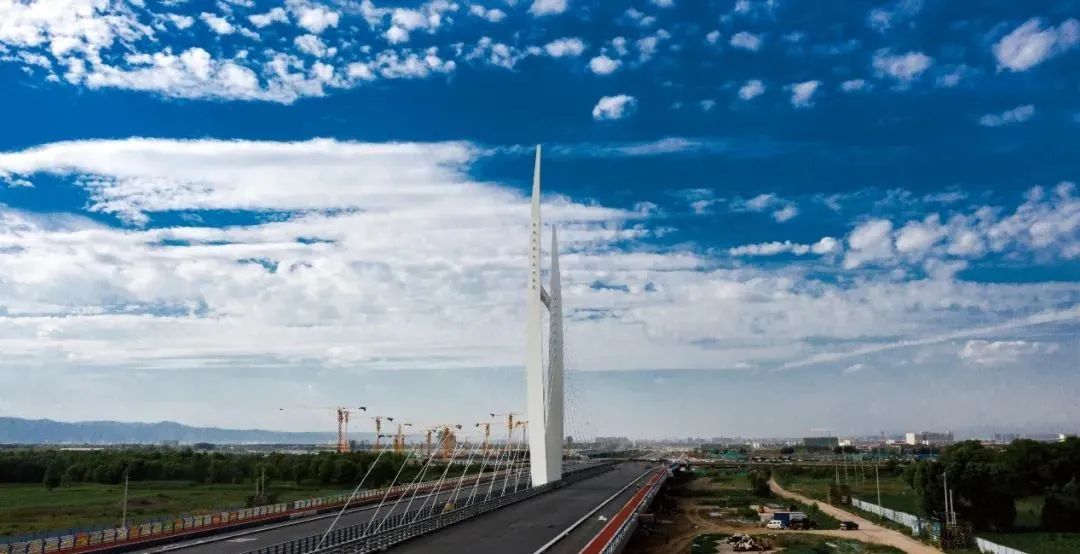

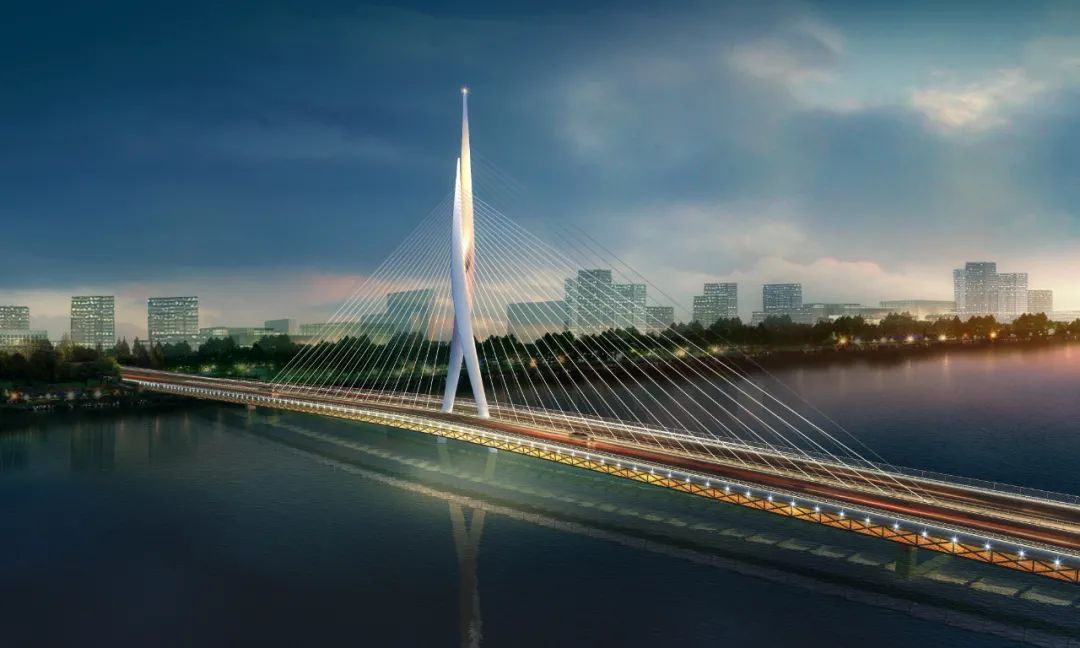

真武路瀟河大橋項目效果圖
太原市真武路瀟河大橋工程跨越瀟河，全長1.012公里，其中主橋（單塔雙索面斜拉橋）長為280米，寬度為50.5米。金環建設集團主要承接了該項目中難度最大的橋塔鋼結構，及部分鋼箱梁鋼結構的制作和安裝工作。

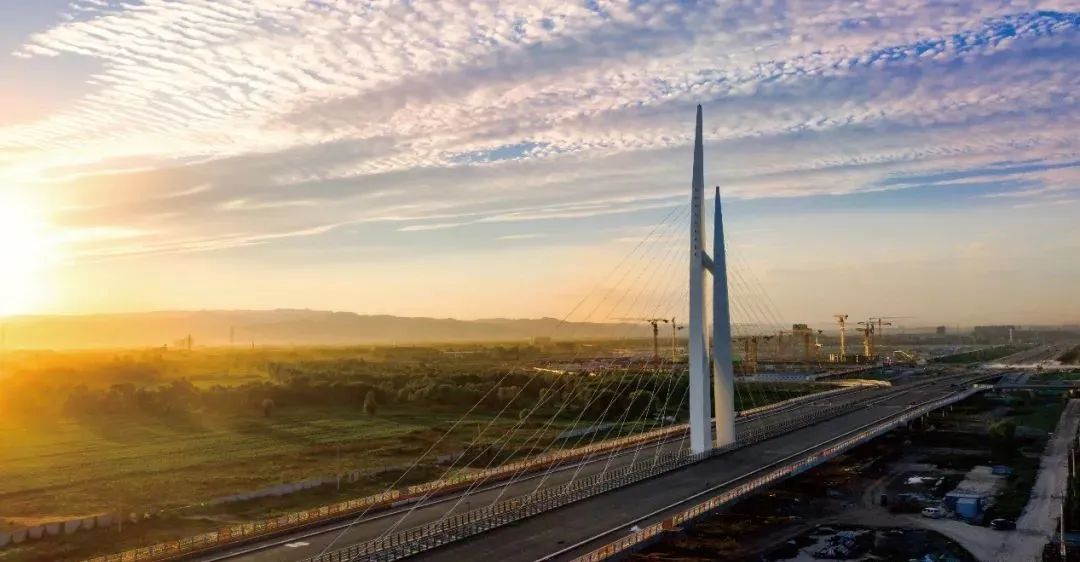

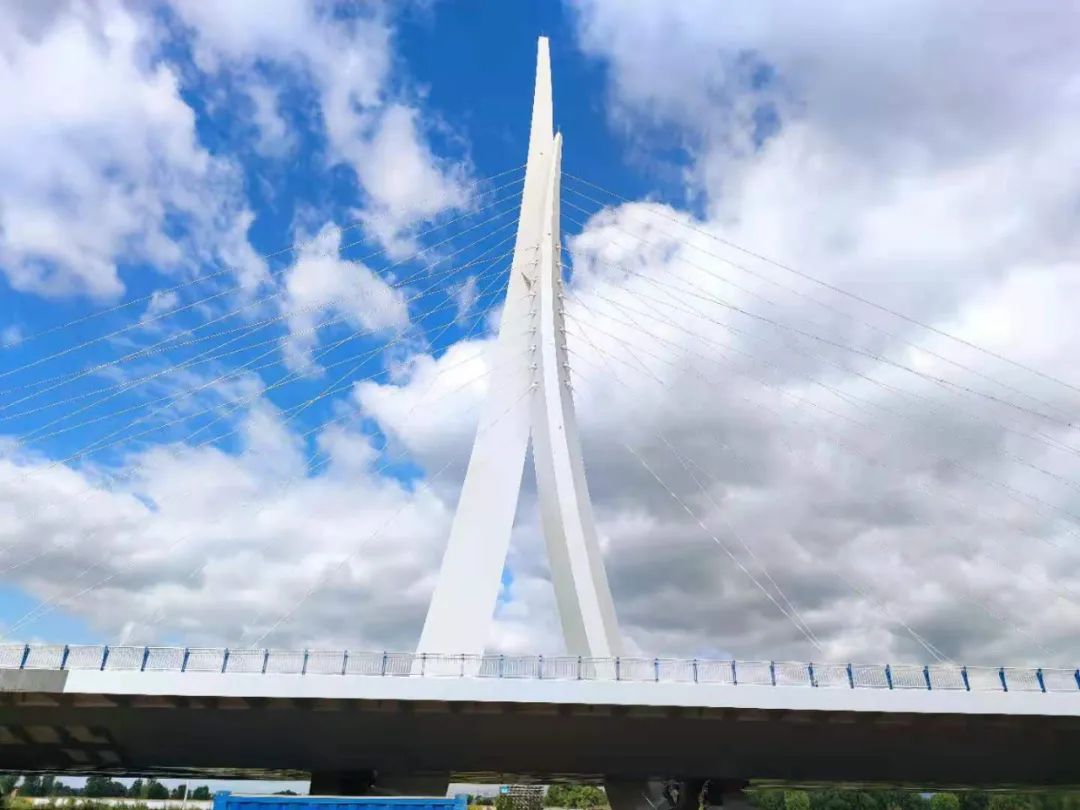

真武路瀟河大橋?qū)嵕?

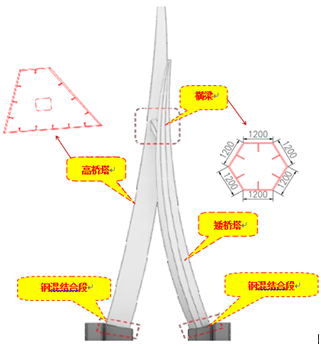

項目中的兩個相互環繞的橋塔無疑是大橋的點睛之筆。橋塔有高低兩塔肢，其中高塔塔柱高95m，由16個節段組成；矮塔塔柱高75m，由12個節段組成。高塔與矮塔結構相似，均為變截面梯形截面。橋塔上塔柱為鋼結構，下塔柱為鋼混組合結構。高低兩塔肢中間通過正六邊形斷面橫梁連系。
1、鋼塔節段采用厚板單箱室結構，焊縫密集、焊接量很大，且結構組裝精度控制難度大、穩定性差，焊接變形控制難度非常大。因此，鋼塔厚板焊接質量及焊接變形控制是制作難點和關鍵點，生產效率也面臨極大挑戰。
2、鋼塔曲臂外形呈曲線狀，制作和施工環節不僅要考慮構件間的垂直和線性關系，而且要考慮弧度和非線性關系。因此，技術要求更高、難度更大，如何控制曲線精度是施工難點。
3、橋塔施工操作面非常有限。其鋼結構平臺及樓梯全部在塔體里側，鋼塔構件就位和安裝焊接操作面小。
4、安全保障難度高。本工程鋼結構安裝過程中全部是高空作業，最高吊裝高度將近百米，隨著吊裝高度的不斷增加，對于鋼塔節段的位移控制及拼裝精度控制要求也越來越高，操作平臺的不斷提高，對操作工人的心理素質及安全意識提出了更高的要求。
金環建設集團石家莊廠區主要承接了此項目的鋼結構制造任務。面對多重挑戰，大家發揚“不畏困苦，團結拼搏”的進取精神，技術部、詳圖部和車間一線制造人員相互協作、緊密配合，在不斷解決問題的過程中穩步推進項目進展。

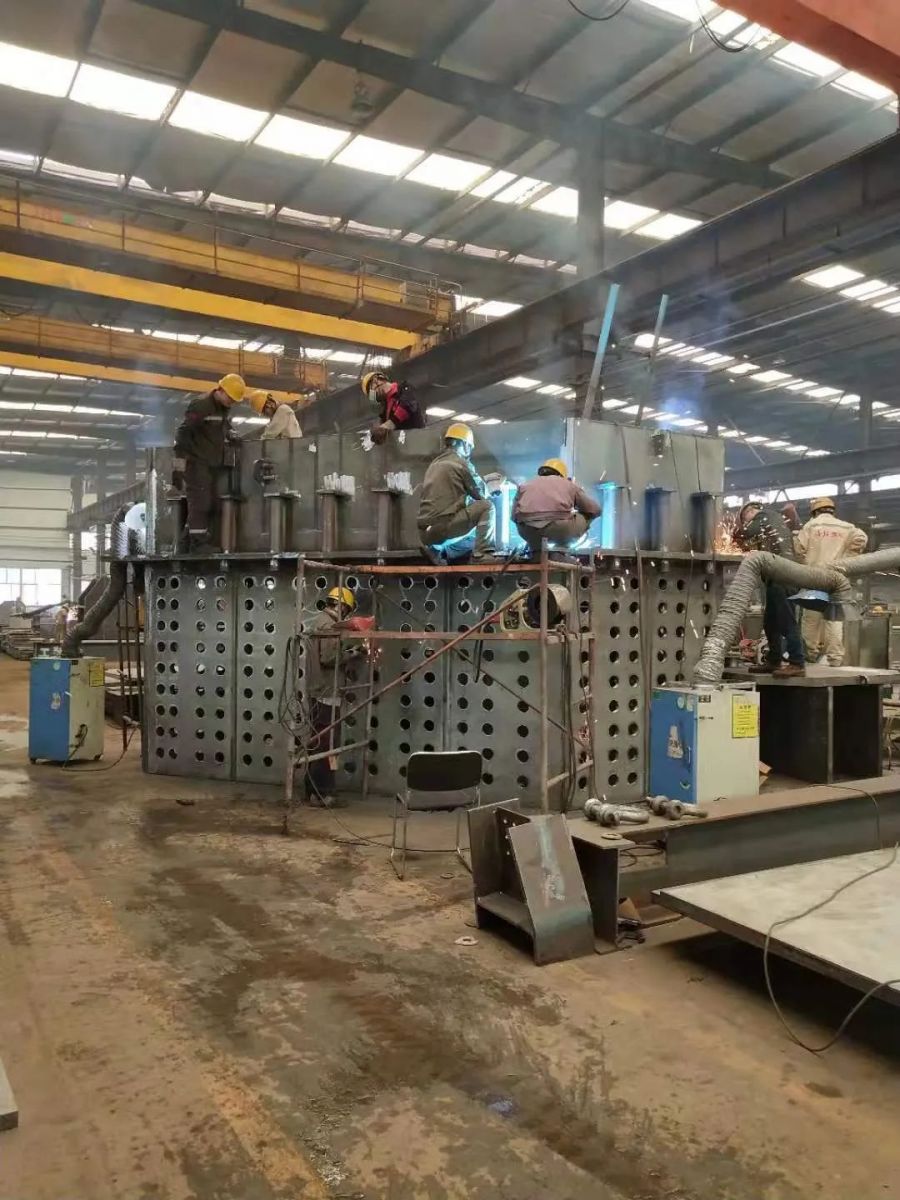

瀟河大橋項目全員焊接保工期

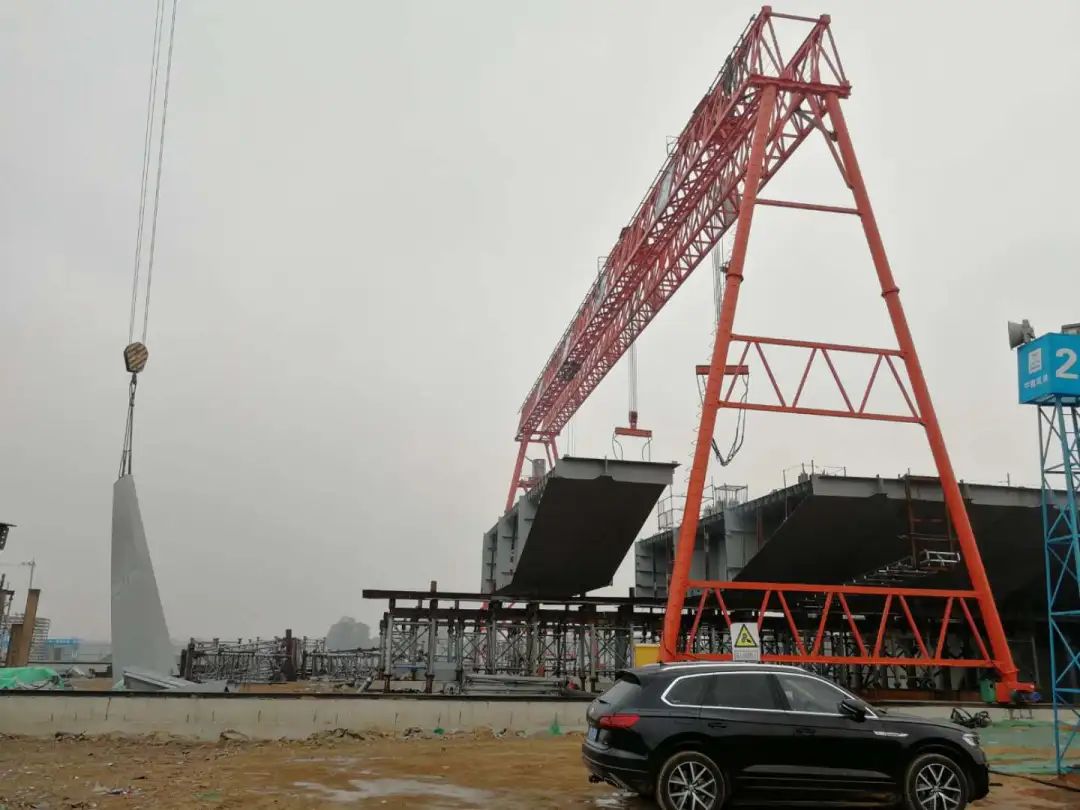

橋梁公司的工程技術人員為保證順利鋼塔階段的順利吊裝，制定了詳細的技術操作手冊。為保證橋塔曲線結構的精準吊裝，工程現場進行了嚴格的測量，并根據測量結果調整節段，對鋼塔整體線形進行控制。同時為了保障施工安全，鋼塔節段吊裝時配專門信號工進行安裝指揮，嚴格控制操作平臺安全措施。

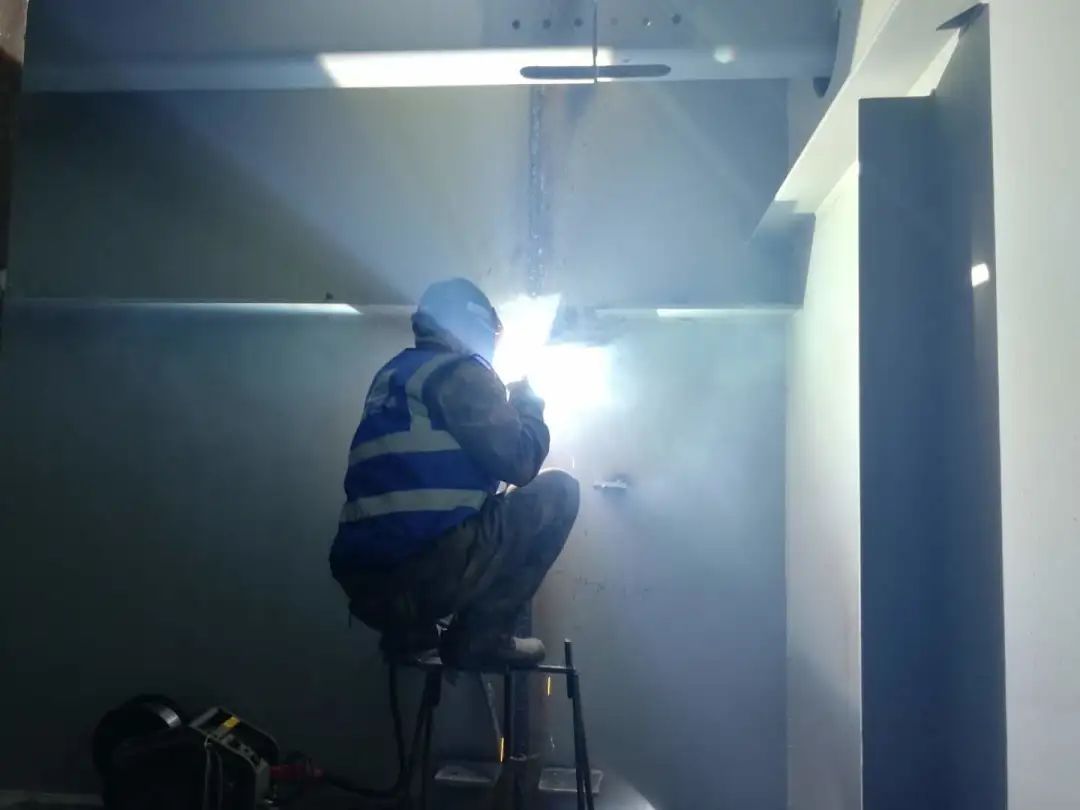

真武路瀟河大橋現場焊接

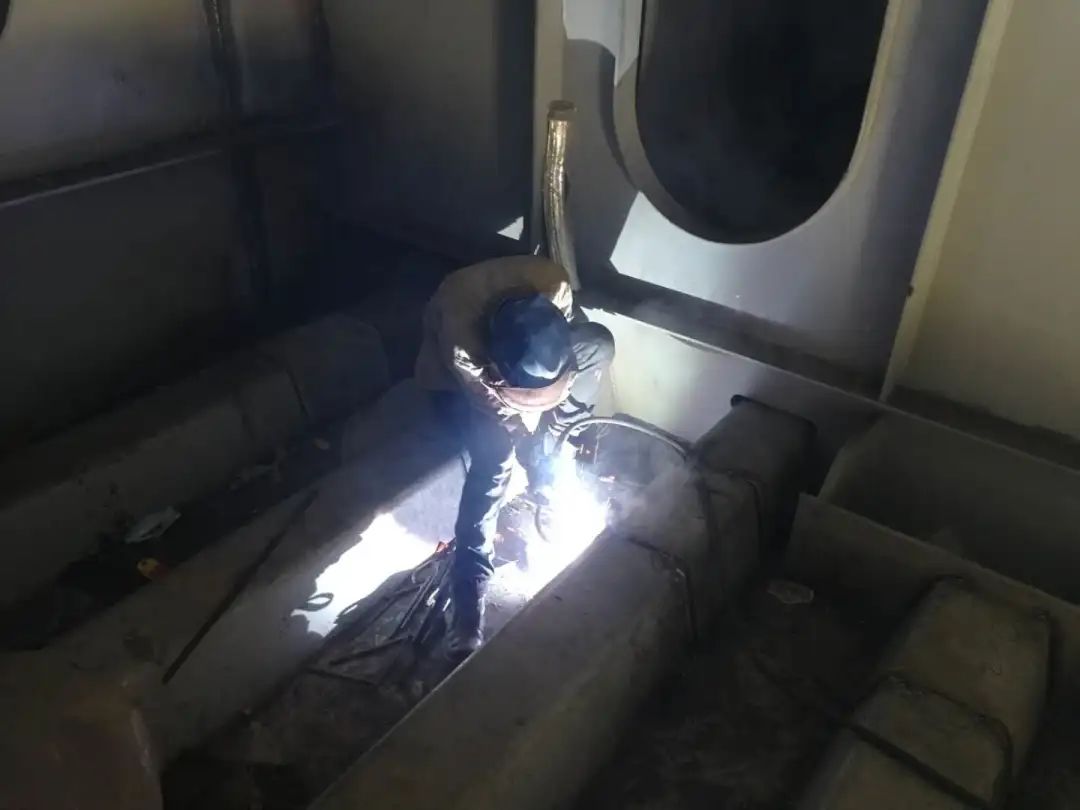

真武路瀟河大橋現場焊接
真武路瀟河大橋的建成，再現了金環高技術的制造和施工技術，金環建設集團將以建設世界級高標準工程項目的態度和經驗，團結拼搏，銳意進取，為每一個高質量精品工程貢獻金環力量。
