項目名稱
江蘇南京寧馬高速鐵路江寧特大橋鋼結構工程
項目地址
結構類型
鋼管混凝土桁架鋼結構
類型
橋梁鋼結構
項目背景

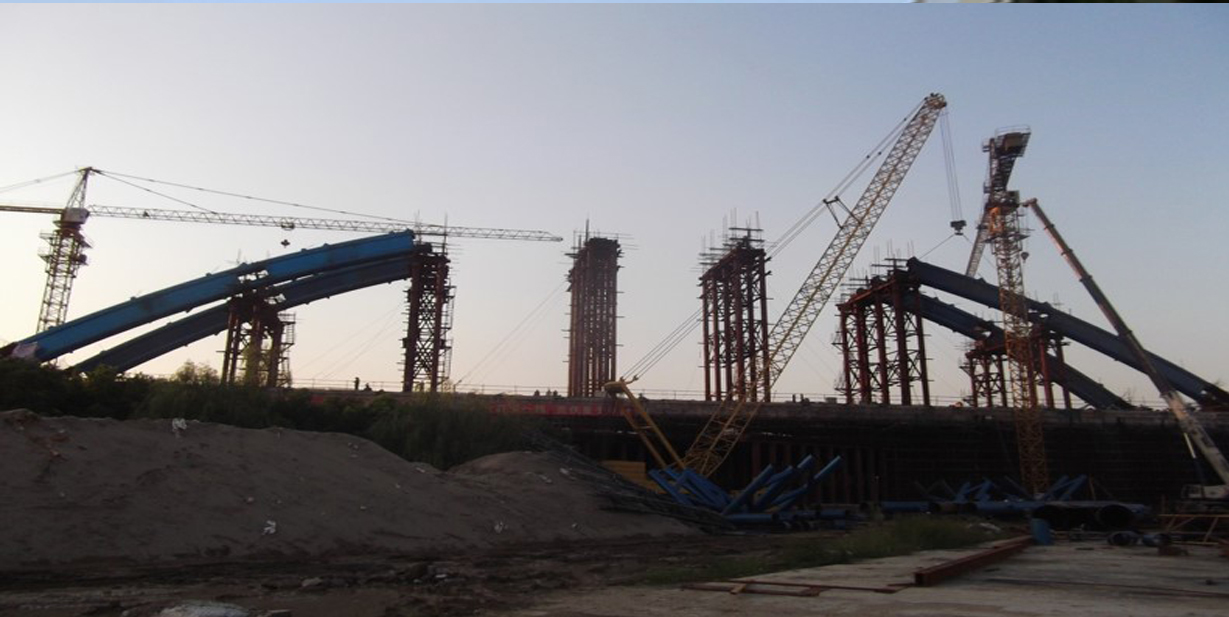

■ 主橋布置一跨度128米內傾式提籃拱特大橋，主拱肋截面為啞鈴型鋼管混凝土桁架；
■ 拱肋向橋軸中心線斜傾，傾角為9°，為空間曲線形式，在拱腳處兩拱肋中心距離為16.2m，拱肋為2-φ1200mm鋼管，壁厚18mm；
■ 兩根鋼管組成啞鈴型斷面，用綴板連接，綴板厚度16mm，主鋼管和綴板內灌注C55號無收縮砼；
■ 兩主拱肋之間設有5道橫撐，其中拱頂處設Ⅰ字撐，其余為K字撐；
■ 主拱肋通過吊桿連接鋼筋砼梁橫梁，吊桿上端錨固在拱肋上弦，下端錨于砼系梁；
■ 主要鋼材材質為Q345qD板，最大焊接厚度為18mm。 采取分段吊裝工藝，在高速公路不斷交的情況下施工。
